FIIO E12 DIY или собери усилитель для наушников сам

Китайская компания FIIO выходит на рынок с новым для себя направлением, она предлагает потенциальному покупателю (конечно тому кто разбирается в электронике) создать усилитель для наушников со своими компонентами на выбор.За основу для FIIO E12 DIY взят  FIIO MONT BLANC E12.

Усилитель для наушников FIIO E12DIY дает возможность практически в отсутствие специальной подготовки собрать усилитель для наушников, опираясь на собственный слух и пожелания. Стоит заметить что В общем, усилитель FIIO E12DIY практически готов к эксплуатации, так как такие его узлы, как блок питания, печатная плата и корпус уже изготовлены и собирать с нуля ничего не надо, как и заниматься расчетами.

Усилитель для наушников FIIO E12DIY особенности:
-прочный и стильный корпус из алюминия;
-удобный аналоговый регулятор громкости;
-дуэт усилителей LME49600 и LME49710 от Texas Instruments для высочайшего качества звука;
-зарядка от USB;
-время работы встроенного аккумулятора превышает 12:00 (при средней громкости);
-эффекты Crossfeed и Bass Boost;
-возможно подключение адаптера питания от сети (2 А).

Дело в том, что на различных тематических ресурсах одноименный усилитель FIIO E12 MONT BLANC, без префикса DIY, заслужил хорошую славу благодаря относительной бескомпромиссности конструкции: разработчики схемы сразу отвергли слабое питания, использовав для раскачивания операционных усилителей 24-вольтовую батарею с соответствующим адаптером к сети 220В. За этим последовала возможность использования операционных усилителей с полевыми транзисторами в конструкции, что, в свою очередь, привело к снижению собственных шумов Fiio E12 DIY и высокому порогу перегрузки и вытекающих из нее искажений. Для своих преданных сторонников компания решила выпустить в продажу набор, расширяет возможности фабричного усилителя за счет возможности варьирования различных интегральных элементов.

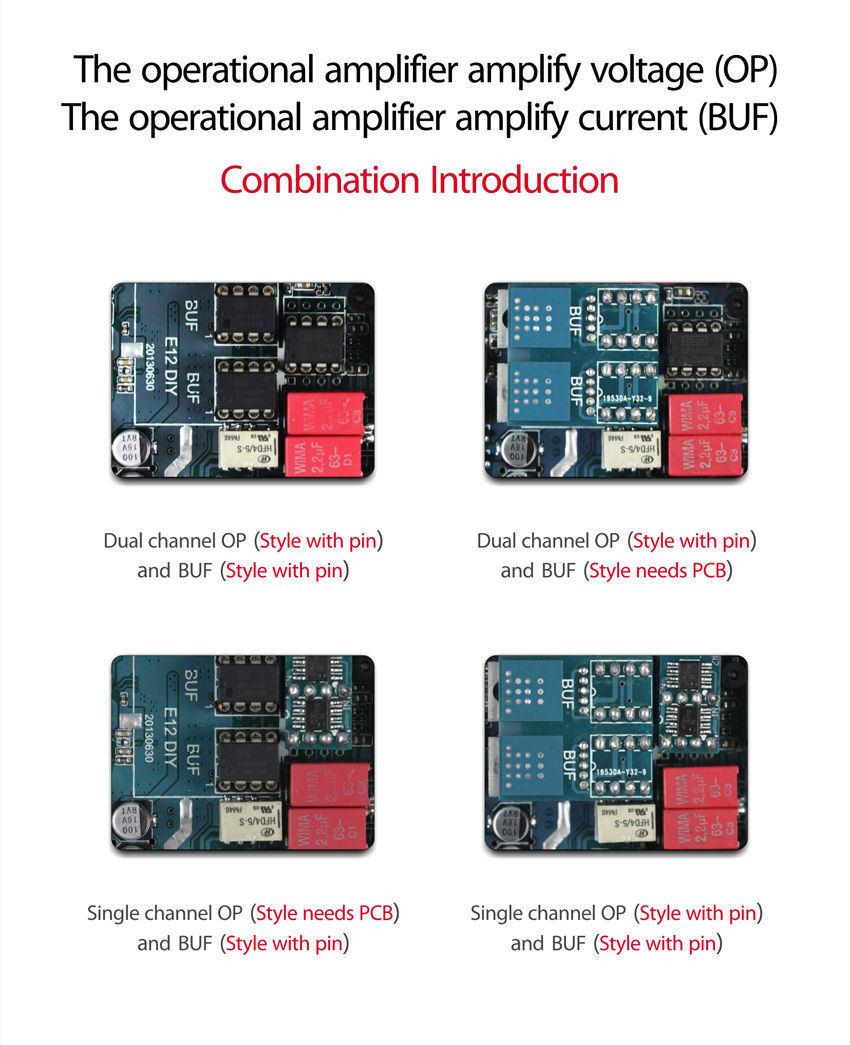

В комплект поставки входят, кроме усилителя, 14 компонентов, а именно: три вида одноканальных буферных усилителей и четыре вида выходных микросхем, одна из которых двухканальная. Эти детали элементарно монтируются на печатной плате, поскольку имеют идентичную распиновки и одинаковое количество выводов. Таким образом, желая изменить характер звучания Fiio E12 DIY, его владелец имеет возможность делать это путем вмешательства в конструкцию усилителя. Для этой цели в комплекте также поставляется шестигранный ключ для откручивания крышки. Характеристики блока питания устройства идентичны оригинальным промышленным, и батарея используется та же.

OP AMP:
1, OPA1611; Single channel, SOP8, 2 pcs
2, OPA604; Single channel, SOP8, 2 pcs
3, OPA&97; Single channel, SOP8, 2 pcs
4, OPA8620; Two Channels, SOP8, 2 pcs,

BUF:
1, BUF634 ; Single channel, DDPAK, 2 pcs
2, LME49600; Single channel, TS5B, 2 pcs
3, LMH6321; Single channel, SOP8, 2 pcs


Как видно из количества всего доступно 12 комбинаций для одного усилителя для наушников.

Усилитель для наушников FIIO E12DIY технические характеристики:
Выходная мощность: 600 мВт (16 Ом), 880 мВт (32 Ом), 160 мВт (300 Ом)
Искажения: <0 br="">Отношение сигнал / шум: 110 дБ
Частотный диапазон: 10 Гц - 100 кГц
Рекомендуемое сопротивление наушников: 16 - 300 Ом
Питание: Встроенный аккумулятор
Зарядка: через USB (5 В, 2А)
Более 12:00 работы
Время зарядки: 150 мин
Регулировка громкости: Потенциометр ALPS
Регулировка уровня перегрузки (Gain): 0/16 дБ
Выход на наушники (3,5 мм), линейный вход (3,5 мм), micro USB (для зарядки)
Дисплей: Нет
Размеры: 124 х 65,5 х 14,5 мм
Вес: 159 г
